韩国团队开发一种光电二极管有望实现智能手机上的3D数字全息图

以前只出现在科幻电影中的3D数字全息图可能很快就会进入我们的日常生活。到目前为止，基于相移全息法的3D全息图可以使用带有偏振滤光片的大型专用相机进行捕获。然而，韩国的一个研究小组刚刚开发出可以在智能手机等移动设备上获取全息图的技术。

韩国科学技术研究院的一个研究小组成功开发了一种无需额外的偏振滤波器就能检测近红外区域光线偏振的光电二极管，从而实现了用于3D数字全息图的小型化全息图像传感器，使用的是2D半导体材料：二硒化铼和二硒化钨。

将光转换为电流信号的光电二极管是数码相机和智能手机相机中图像传感器像素内的重要组件。将感知光偏振的能力引入普通相机的图像传感器可提供各种新信息，从而实现3D全息图的存储。以前的偏振传感相机有一个额外的偏振滤光片，尺寸为几百微米，连接到一个尺寸小于一微米的超小型光学二极管图像传感器。因此，由于它们无法集成和小型化，因此它们无法实现到便携式电子设备中。

该研究小组通过堆叠 n型半导体二硒化铼以及p型半导体材料二硒化钨，开发了一种光电二极管，其光吸收的差异取决于近红外 (980 nm) 区域中光的线性偏振角，其光响应与偏振无关，但具有卓越的性能。该器件在从紫外到近红外的各种波长的光电探测方面表现出色，甚至能够选择性地探测近红外区域光的偏振特性。该研究小组利用该设备创建了一个数字全息图像传感器，该传感器可以记录偏振特性，以成功捕捉全息图。获取更多前沿科技 研究进展 访问：https://byteclicks.com

要最终实现全息系统的小型化，需要研究单个元件的小型化和集成化。该研究结果将为小型化全息相机传感器模块的未来发展奠定基础。新传感器可以进一步检测近红外光，以及以前无法检测到的可见光。为3D夜视、自动驾驶、生物技术以及用于分析和恢复文化资产的近红外数据采集。

相关研究结果已发表在 ACS Nano (IF: 15.881) 上。

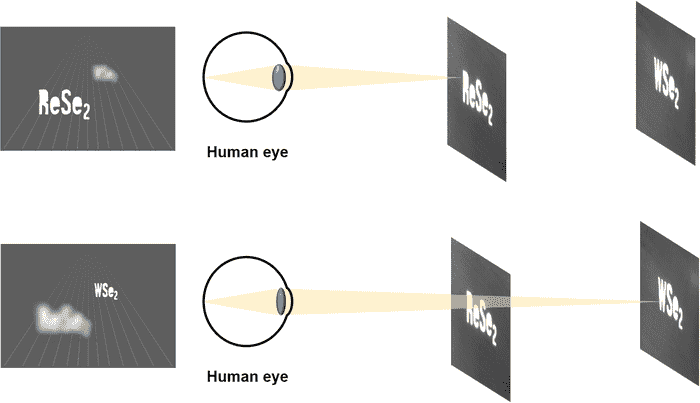

用二维半导体 WSe2/ReSe2 实现的全息图，这是一个偏振传感光电二极管，正面的 ReSe2 和背面的 WSe2 在三维空间中成像
