美研究人员开发出新型滤波器可将计算机芯片尺寸缩小10倍

美研究人员开发出新型滤波器可将计算机芯片尺寸缩小10倍

美国伊利诺伊大学香槟分校研究人员提出一种新型滤波器设计,通过集成电子滤波器元件,可将计算机芯片尺寸缩小10倍。研究人员放弃了传统的2D芯片的分布式滤波器网络设计,使用一个节省空间的3D卷式膜将滤波器的各个元件集成到单个组件中,随后将多层膜堆叠形成芯片组件。该滤波器适用于1-10 GHz频率范围的应用,并有望进一步拓宽频谱,应用于多种集成电路中。研究结果发表在《高级功能材料》杂志上。

研究人员说,该团队测试了轧制部件的性能,发现在当前设计下,该滤波器适用于1-10 GHz频率范围的应用。尽管这些设计目标是用于射频通信系统,但研究小组认为,基于过去的研究,它们还可以实现包括兆赫兹范围在内的其他频率,以实现高功率电感器。

研究人员说:他们使用了几种简单的滤波器设计,但是从理论上讲可以使用相同的处理步骤来组合任何滤波器网络。将电感器和电容器单片集成的方式可以将无源电子电路集成提高到一个全新水平。

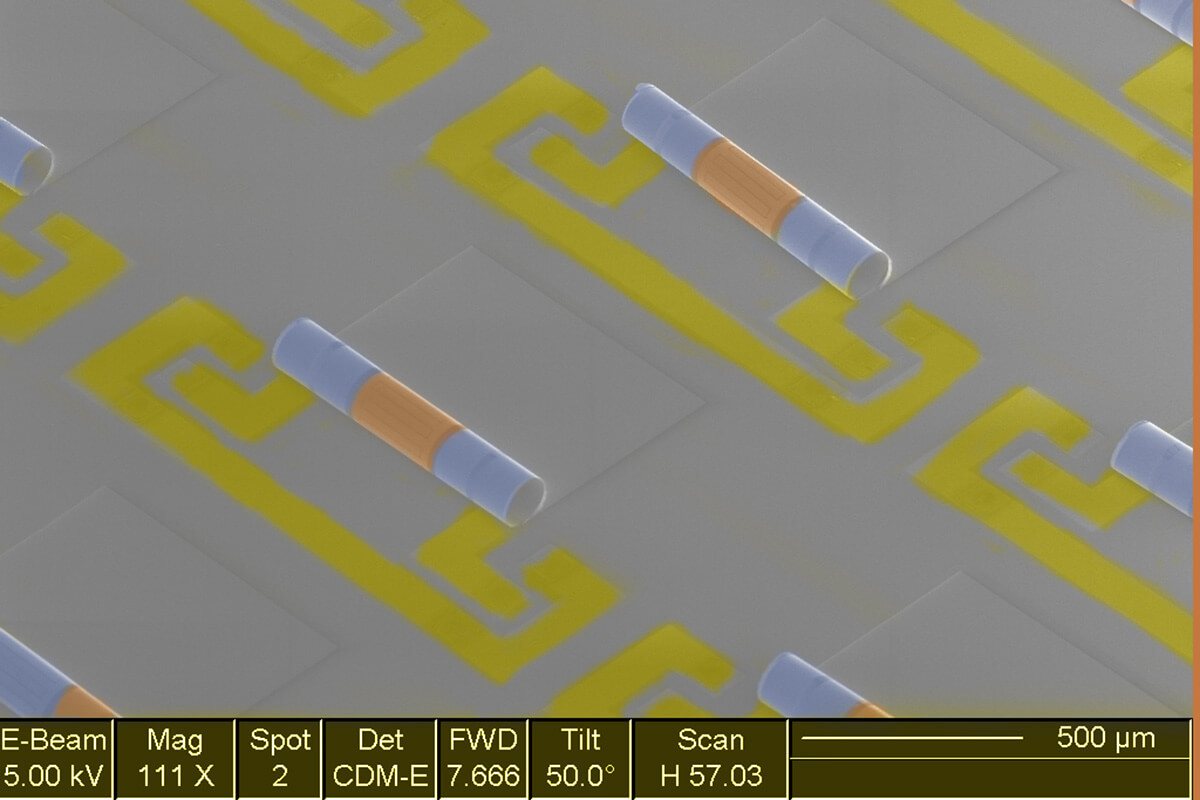

器件制造过程包括通过电子束蒸发和光刻沉积金属以定义金属图案和蚀刻过程。
然后,最终蚀刻步骤触发堆叠膜的自卷制过程。
器件制造过程包括通过电子束蒸发和光刻沉积金属以定义金属图案和蚀刻过程。然后,最终蚀刻步骤触发堆叠膜的自卷制过程。
