新型熔炼还原工艺可从废旧锂离子电池中回收钴,镍,锰和锂等

瑞典金属研究机构SWERIM的一个团队报告了一种新型熔炼还原工艺,该工艺可同时从废旧锂离子电池中回收钴,镍,锰和锂。有关其工作的论文发表在《电源》杂志上

由于以下原因,提出的火法冶金方法被认为是经济和环境友好的:(i)提出的方法可以同时以高收率回收Co,Ni,Mn和Li。(ii)拟议的工艺可以整合到现有的行业基础设施(例如交流电弧炉和直流电弧炉)中,这意味着为回收商节省大量资金;(iii)提议的过程可以与绿色廉价的电力结合起来,瑞典就是这种情况。—Hu等。

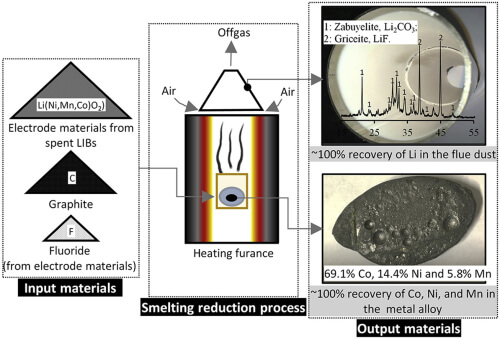

新型熔炼还原工艺可从废旧锂离子电池中回收钴,镍,锰和锂等

实验室规模的化学级LiCoO 2的熔炼还原 在没有(CaF 2和CaCl 2)存在下冶炼还原(在立式炉中的Ar环境中于1550℃进行)的结果表明,Co 2 O中的 Co2O3可以还原为Co金属。

同时,LiCoO 2中的组分Li 2 O可被还原成锂金属蒸气或转化为挥发性卤化锂(LiF和LiCl),随后被回收到烟道粉尘中。

研究人员说,废旧LIB电极材料的熔融还原结果表明,该电极材料可以熔炼成Co-Ni-Mn合金,同时锂可以在烟道粉尘中浓缩并以Li 2 CO 3和LiF的形式回收。。

由于没有熔渣,形成的合金中Co、Ni、Mn的回收率接近100%,烟尘中的锂回收率接近100%。获取更多前沿科技信息访问:https://byteclicks.com

本文为开发以火法冶金为主的工艺,从LIBs电极材料中回收Co、Ni、Mn、Li提供了技术资料。但是,进行的试验规模很小,所得结果仅限于实验室发现。此外,在熔炼还原过程中不添加成渣材料。这与工业冶炼还原工艺大不相同,在工业冶炼还原工艺中,存在炉渣相以防止熔融合金氧化并用于精炼目的。由于炉渣的固有性质,炉渣的存在可以在炉渣中保留一些Co,Ni,Mn和Li。为了为工业实施提供更好的参考,建议的冶炼工艺需要在中试规模上进行演示。—Hu等。

上一篇:

下一篇:


标签
