光学材料

美国国防部高级研究计划局（DARPA）发布“加速发现可调谐光学材料计划”（Accelerating discovery of Tunable Optical Materials，ATOM），旨在开发电磁波谱中的可见光和中长波红外（MWIR/LWIR）波段的新型可调谐光学材料（TOM）。

美国能源部下属埃姆斯国家实验室（Ames National Laboratory）和爱荷华州立大学（Iowa State University）的研究人员开发出一种碱土硫属化合物的胶体合成方法，该方法可控制材料中纳米晶体的尺寸。碱土硫属化合物是一种半导体，可用于制造光学材料，应用于生物成像、LED、热传感器等领域。

历经百年研究，具有多重响应能力的有机液晶已成为现代光学领域不可或缺的核心材料。然而，制备过程复杂、成本高、具有潜在接触毒性等特点逐渐带来了一系列技术与环境问题。因此，寻找绿色安全、廉价易得的新型高性能液晶材料，开发有机液晶电光器件的互补性技术，具有很强的研究价值和社会意义。

劳伦斯·伯克利国家实验室（LBNL）的研究人员展示了微小的同心纳米圆，其可以自组装成一种精确且高效的光学材料，可用于通信、建筑、汽车和航空航天的多功能涂层。研究人员从聚合物溶液中生产了直径仅为500纳米的自组装纳米圆，并对其进行了实验测试。

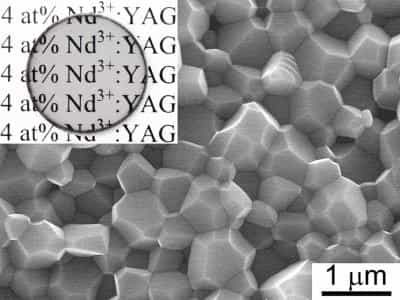

远东联邦大学(FEFU)的科学家们推进了光学陶瓷(Nd3+:YAG)的高速烧结技术，即在近红外波长范围(1.06μm)产生激光发射的有源元件，用于尖端微电子和医学。科学家优化了微电子光学材料的生产技术。研究团队已经成功地减少了初始纳米粉末固结时间（10 – 100倍），形成了一个纳米结构，确保了陶瓷材料的高光学透明度。

近年来，具有圆偏振发光（CPL）特性的光学材料由于其在各个领域的潜力，而获得广泛关注，具有较高发光不对称因子（glum）是实现其有效应用的关键。目前，一些光学材料得到的glum值普遍较低，且圆偏振发光区域大都位于可见光区，相对较低的能量限制了其应用的可能性。因此，开发出兼具高glum值和高能量的圆偏振紫外发光（Circularly polarized ultraviolet luminescence，CPUVL）材料，并进一步扩展其应用，具有重要意义。

俄罗斯托木斯克理工大学与中国长春理工大学的科研人员联合开发了一种可使辐射可视化的光学材料。研究结果发表在《Journal of Luminescence》上。
